PRÁCTICA UPM CNC - ISO. - 2

PRÁCTICA UPM CNC - ISO. - 2

_________________________













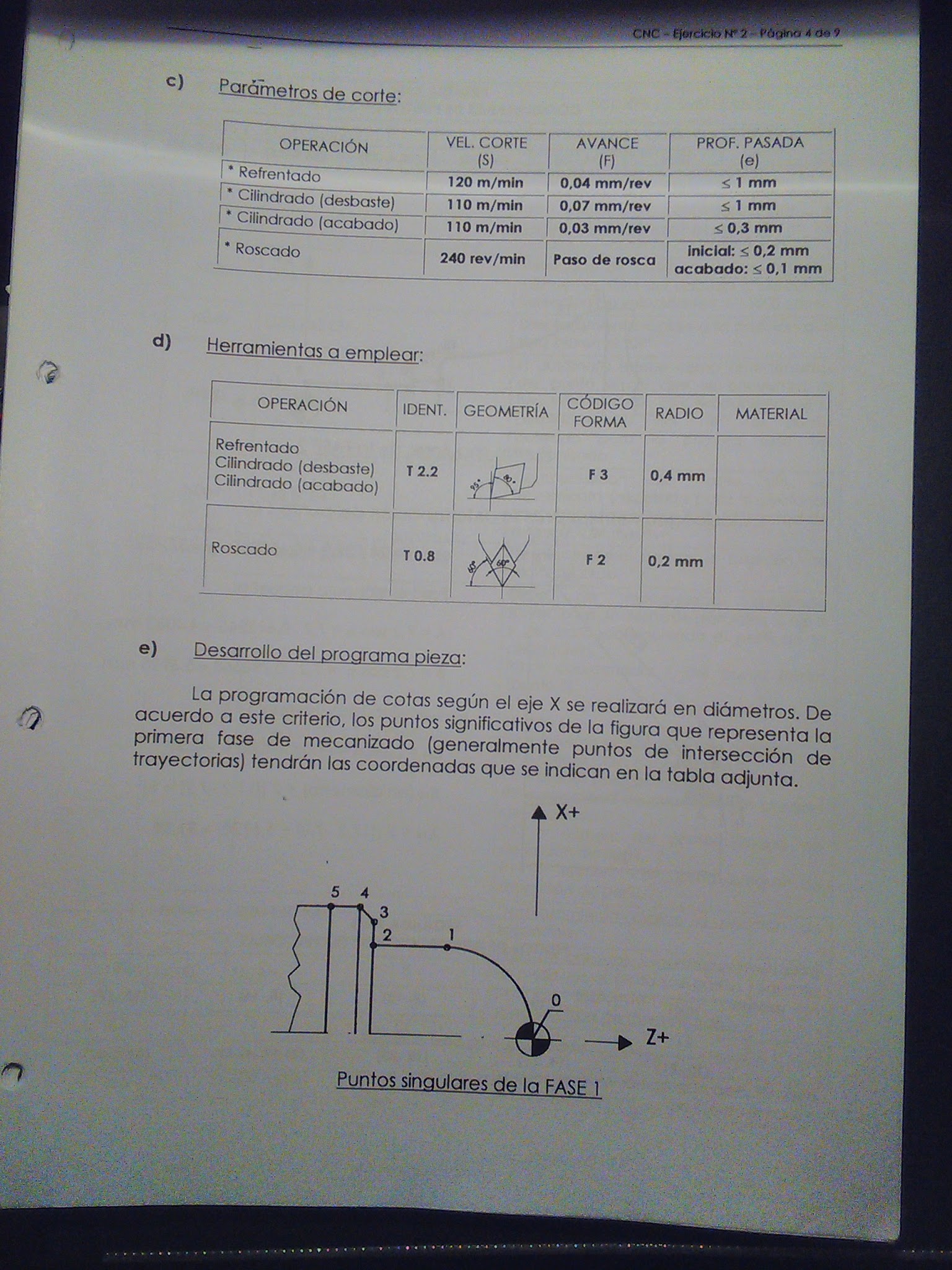

N0010 G90 G95 G71 (COORD. ABSOLUTAS. AV EN MM/REV. COTAS EN MM)

N0020 T02.02 (SELECCION HTA DESBASTE)

N0030 G96 S120 M3 M41 (VC DE 120 M/MIN. GIRO DEL CABEZAL A DERECHAS. SELECCION DE VELOCIDADES 0-1OOO RPM)

N0040 G00 X37 Z76 (POSICIONAMIENTO RAPIDO X Z. Z 1 MM MAS DE LA PREFORMA)

N0050 G92 X37 Z0 (EL AUTOMATA ASUME COMO COORDENADAS DEL PUNTO EN EL QUE SE ENCUENTRA LA HTA X=37 Z=0; PRODUCIENDOSE EL DESPLAZAMIENTO DEL CERO PIEZA 0P AL PUNTO DESEADO PARA LA PRIMERA FASE DE MECANIZADO)

N0060 G42 F0.04 (ACTIVACION COMPESACION DE RADIO. AVANCE)

N0070 G00 X37 Z2 (X Z POSICION INICIO DE CICLO - POSICIONAMIENTO RAPIDO)

N0080 G68 P0= K0 P1= K0 P5= K1 P7= K0.25 P8= K0.25 P9= K0.1 P13= K300 P14= K340

N0090 G00 X50 Z80 (DESPLAZAMIENTO RAPIDO A POSICION DE SEGURIDAD)

N0100 (M5 M0 PARO DEL CABEZAL. SEGUIDAMENTE SE SITUA LA PIEZA EN EL PLATO DE GARRAS SEGUN LA POSICION INDICADA PARA ABORDAR LA SEGUNDA FASE DE MECANIZADO)















N0110 G00 X45 Z1 (POSICIONAMIENTO RAPIDO A LA POSICION QUE SE HA SELECCIONADO COMO Z=0 EN EL NUEVO CERO PIEZA. EL 0P EN LA NUEVA FASE DE MECANIZADO SE SITUA EN Z=77 RESPECTO DEL 0M)

N0115 (ES DECIR A 1MM RESPECTO AL 0M DE LA PRIMERA FASE DE MECANIZADO)

N0120 G92 X45 Z0 (EL AUTOMATA ASUME COMO COORDENADAS DEL PUNTO EN EL QUE SE ENCUENTRA LA HTA X=45, Z=0; PRODUCIENDOSE EL DESPLAZAMIENTO DEL 0P AL PINTO ELEGIDO PARA LA SEGUNDA FASE DE MECANIZADO)













N0130 G96 S110 M3 M41 (VC E IGUAL A 120MM/MIN. GIRO DEL CABEZAL A DERECHAS. SELECCION DE VELECIDADES. NO SE SELECCIONA HTA PORQUE YA SE ENCUENTRA SITUADA EN LA FASE ANTERIOR)

N0140 G01 X-1 Z0 F0.03 (INTERPOLACION LINEAL PARA REFRENTADO DE 1MM DE PROFUNDIDAD Y VELOCIDAD DE AVANCE DE 0.03 MM/REV)

N0150 G00 X35.4 Z2 (DESPLAZAMIENTO RAPIDO A PUNTO DE COORDENADAS X Z, COINCIDENDO CON LA POSICION DE INICIO DE CICLO G68 DE CILINDRADO)

N0160 F0.07 (AVANCE DE 0.07 - NO ES NECESARIO ACTIVAR G42 DEBIDO A QUE YA EST ACTIVADA EN LA FASE ANTERIOR)

N0170 G68 P0= K0 P1= K0 P5= K1 P7= K0.3 P8= K0.3 P9= K0.03 P13= K400 P14= K480

N0180 G00 X50 Z80 (CARROS ATRAS - SEGURIDAD CAMBIO HTAS)

N0190 G40 (DESACTIVACION DE LA COMPENSACION DE RADIO)

















N0200 T0.8 (SELECCION HTA PARA ROSCADO - METRICA)

N0210 G97 S240 (NO SE SELECIONA AVANCE PORQUE QUEDA DEFINIDO EN EL PASO DE LA ROSCA)

N0220 G86 P0= K8 P1= K1 P2= K8 P3= K-13 P4= K0.65 P5= K0.2 P6= K2 P7= K0.05 P10= K1 P11= K0 P12= K60

N0230 G00 X50 Z80 (CARROS ATRAS - POSICION DE SEGURIDAD)



N0240 G92 X50 Z157 (EL ATOMATA ASUME ESTAS COORDENADAS EN LAS QUE SE ENCUENTRA LA HTA. EN LA PRACTICA SUPONE UN DESPLAZAMIENTO DEL ORIGEN AL 0M. EN ESTE CASO0M=0P+80)

N0245 (ESTA ORDEN NO ES IMPRESCINDIBLE, PERO CONVIENE INCLUIRLA SI SE VA A EJECUTAR SEGUIDAMENTE OTRO PROGRAMA SIN REALIZAR PREVIAMENTE LA BUSQUEDA DEL 0M)

N0250 M30 (FIN DEL PROGRAMA)
















N0260 (DEFINICION DE PERFIL - CICLO G69)

N0300 G03 X24 Z-12 I0 K-12 (INTERPOLACION CIRCULAR A IZQUIERDAS)

N0310 G01 X24 Z-22
N0320 G01 X30.4 Z-22
N0330 G01 X34.4 Z-24
N0340 G01 X34.4 Z-28

N0350 (SI SE HUBIERA DEFINIDO UN PUNTO 3 DE COORDENADAS 34.4,-22 EL BLOQUE 300 PODRIA ESCRIBIRSE G01 G39 R2 X34.4, Z-22; Y EL BLOQUE N310 NO EXISTIRIA)

N0360 (DEFINICION DE PERFIL - CICLO G68)

N0400 G01 G39 R1 X8 Z0
N0410 G01 X8 Z-16
N0420 G02 X10 Z-17 I1 K0
N0430 G01 X10 Z-21
N0440 G01 X14 Z-21
N0450 G03 X18 Z-23 I0 K-2 (INTERPOLACION CIRCULAR A IZQUIERDAS)
N0460 G02 X31.39 Z-42.59 I32 K0
N0470 G03 X34.4 Z-47 I-5.69 K-4.41

N0480 G01 X34.4 Z-51 (ESTE TRAMO TEORICAMENTE NO NECESITA EJECUTARSE PUESTO QUE YA HA SIDO MECANIZADO EN LA PRIMERA FASE. NO OBSTANTE ES RECOMENDABLE REALIZARLO PARA EVITAR LOS PEQUENOS ESCALONAMIENTOS QUE INEVITABLEMENTE)














N0490 (SE PRODUCEN AL MECANIZAR UN MISMO DIAMETRO EN DOS FASES, CON DOS AMARRES DISTINTOS DE LA PIEZA. NOTESE QUE ES POSIBLE LLEGAR CON LA HTA HASTA LA COTA Z-51 PORQUE LA DISTANCIA ENTRE LAS GARRAS)











N0500 (Y ESE PUNTO ES DE 8.4 MM, MAYOR QUE LA MINIMA LONGITUD DE SEGURIDAD DE LA MAQUINA MLS QUE ES DE 8MM)






000
N0010 G90 G95 G71

N0020 T2.2

N0030 G96 S120 M3 M41
N0060 F0.04

N0070 G00 X37 Z2

N0080 G69 P0= K34.4 P1= K-28 P5= K0.8 P7= K0.25 P8= K0.25 P9= K0.02 P13= K300 P14= K340

N0090 G00 X200 Z200











N0110 G00 X45 Z1

N0120 G92 X45 Z0













N0130 G96 S110 M3 M41

N0140 G01 X-1 Z0 F0.03

N0150 G00 X35.4 Z2

N0160 F0.07

N0170 G68 P0= K0 P1= K0 P5= K1 P7= K0.3 P8= K0.3 P9= K0.03 P13= K400 P14= K480

N0180 G00 X200 Z200














N0200 T0.8
N0210 G97 S240

N0220 G86 P0= K8 P1= K1 P2= K8 P3= K-13 P4= K0.65 P5= K0.2 P6= K2 P7= K0.05 P10= K1 P11= K0 P12= K60

N0230 G00 X50 Z80

N0240 G92 X50 Z157

N0250 M30










N0300 G01 X34.4 Z-24
N0310 G01 X30.4 Z-22
N0320 G01 X24 Z-22
N0330 G01 X24 Z-12
N0340 G02 X0 Z0 I-12 K0







N0400 G01 G39 R1 X8 Z0
N0410 G01 X8 Z-16
N0420 G02 X10 Z-17 I1 K0
N0430 G01 X10 Z-21
N0440 G01 X14 Z-21
N0450 G03 X18 Z-23 I0 K-2
N0460 G02 X31.39 Z-42.59 I32 K0
N0470 G03 X34.4 Z-47 I-5.69 K-4.41
N0480 G01 X34.4 Z-51


----------------------------------------------------

SIMULADOR MS DOS cnctorno


FASE 1  - Trayectoria TEÓRICA



----------------------------------------------------





----------------------------------------------------

SIMULADOR MS DOS cnctorno


FASE 2  - Trayectoria TEÓRICA




----------------------------------------------------
